Übersicht zum Aufbau der Datenbank

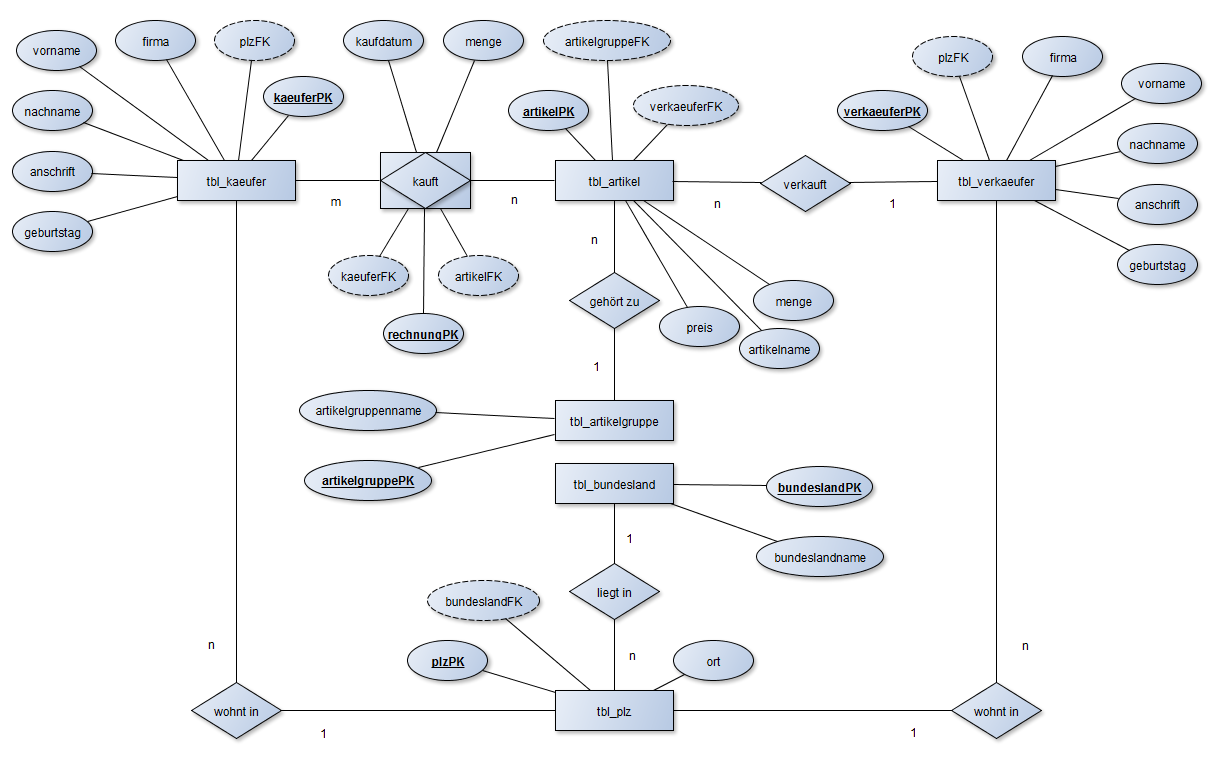

Entity-Relationship-Model (ERM)

ERM zur db_bseverkauf

Kurzschreibweise

tbl_kaeufer (kaeuferPK, plzFK, vorname, nachname, anschrift, firma, geburtstag)
tbl_verkaeufer (verkaeuferPK, plzFK, vorname, nachname, anschrift, firma, geburtstag)
tbl_artikel (artikelPK, verkaeuferFK, artikelgruppeFK, artikelname, menge, preis)
tbl_artikelgruppe (artikelgruppePK, artikelgruppenname)
tbl_rechnung (rechnungPK, artikelFK, kaeuferFK, kaufdatum, menge)
tbl_bundesland (bundeslandPK, bundeslandname)
tbl_plz (plzPK, bundeslandFK, ort)

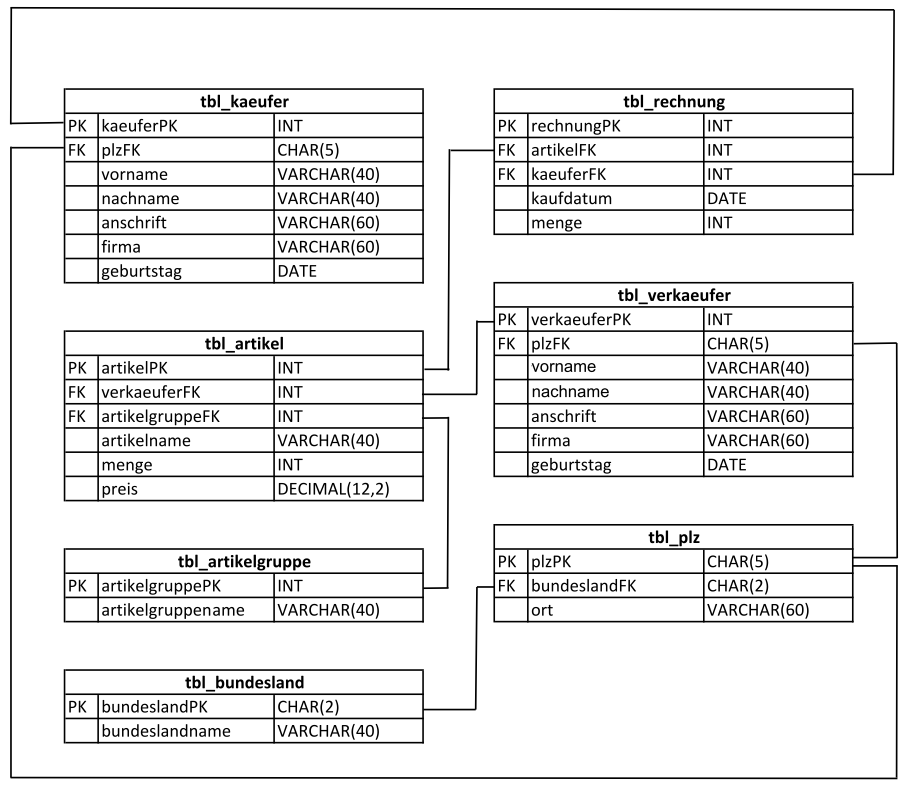

Relationales Datenbankschema

Relationales Datenbankschema zur db_bseverkauf
